CAD: Cómo utilizar correctamente la escala en tus proyectos

A La escala es uno de los conceptos fundamentales en el desarrollo de proyectos en CAD. Cuando se configura y se aplica correctamente, garantiza que el dibujo represente con precisión las dimensiones reales, además de permitir impresiones fieles y de calidad profesional. Sin embargo, sigue siendo un tema que genera muchas dudas y errores, especialmente entre los usuarios principiantes, lo que puede comprometer la presentación y la ejecución del proyecto.

¿Qué es la escala en CAD?

La escala es la relación entre el tamaño del objeto dibujado y su tamaño real. En los programas de CAD, lo ideal es que el dibujo se realice siempre a escala real (1:1), es decir, utilizando las medidas reales del proyecto. La escala se aplica principalmente durante la visualización y la impresión del proyecto.

Espacio de modelo x Disposición

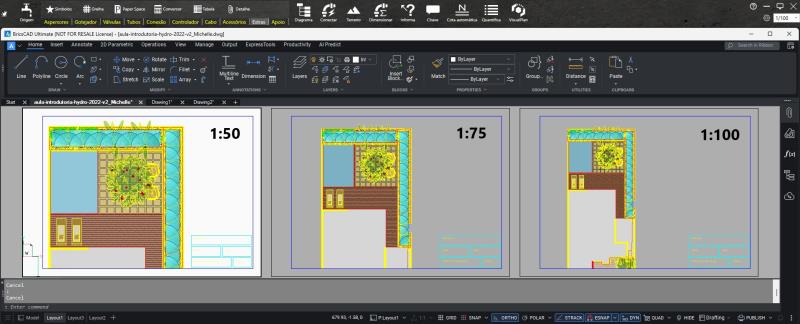

En el entorno de modelado (Espacio de modelo), todo el proyecto debe desarrollarse a tamaño real. Por su parte, en la Disposición, la escala se controla mediante las ventanas de visualización, que permiten ver el dibujo en diferentes proporciones, como 1:50, 1:100, entre otras.

Esta separación es fundamental para evitar distorsiones, reducir el trabajo adicional y facilitar la estandarización de los planos.

Cómo configurar correctamente la escala

Para trabajar con la escala de forma adecuada, hay algunos puntos que son esenciales:

1-Definir correctamente las unidades del dibujo antes de empezar (dibujando preferiblemente en metros, la forma más habitual para diseñar paisajismo y sistemas de riego)

En primer lugar, escribe el comando UNITS en la línea de comandos y pulsa Intro. En la ventana que se abrirá, busca la opción de tipo de unidad y selecciona el formato deseado, normalmente "decimal" para proyectos técnicos. A continuación, define la precisión, que controla cuántos decimales se mostrarán, según el nivel de detalle de tu proyecto.

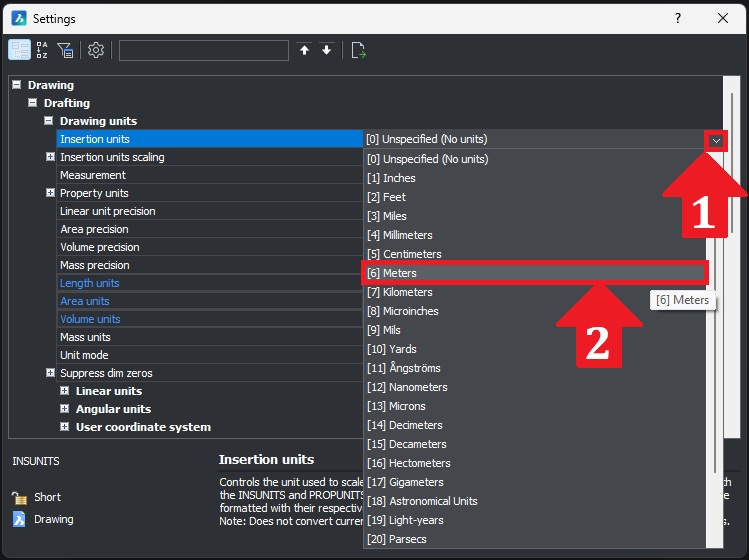

Justo debajo, elige la unidad de introducción, como metros, centímetros o milímetros. Esta configuración es fundamental, ya que determina cómo interpreta el software las medidas introducidas y también influye en la importación de bloques y archivos externos.

Tras ajustar estos parámetros, haz clic en "Aceptar" para confirmar. A partir de ese momento, todo el dibujo debe desarrollarse teniendo en cuenta la unidad definida, siempre a escala real (1:1).

2-Dibujar siempre a escala real (1:1)

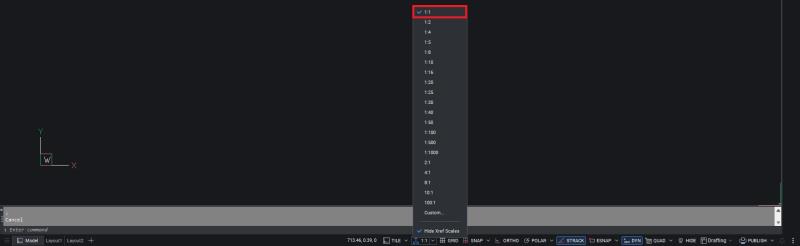

En el entorno de dibujo, es importante comprobar el campo de escala que se encuentra en la barra inferior de la pantalla, normalmente en la esquina derecha. Este control muestra la escala de anotación activa del archivo, como 1:50, 1:100, entre otras. Para asegurarte de que estás trabajando correctamente en el Modelo a escala real, este valor debe estar configurado como 1:1. Si es diferente, basta con hacer clic en esta opción y seleccionar 1:1 en la lista. Mantener esta configuración correcta evita inconsistencias en la visualización de elementos de anotación, como textos y cotas, y garantiza que el dibujo se ajuste al estándar de trabajo a tamaño real.

3-Comprobar la escala de los textos, las cotas y los sombreados
Es fundamental comprobar que los textos, las cotas y los sombreados se ajusten a la escala de impresión que vayas a utilizar.

En el caso de las cotas, comprueba que el estilo de cota esté configurado correctamente, sobre todo en lo que respecta a la altura del texto, el tamaño de las flechas y los espacios. Estos elementos deben ser proporcionales a la escala utilizada, garantizando una lectura clara en el plano.

Por su parte, los sombreados deben analizarse en cuanto a la densidad y la escala del patrón. Los sombreados demasiado densos pueden parecer un bloque sólido, mientras que los demasiado abiertos pueden perder su función gráfica.

En la práctica profesional, estos elementos suelen venir ya preconfigurados en las plantillas del propio estudio. Estas plantillas se desarrollan basándose en las normas técnicas, y ya prevén los tamaños ideales para cada escala de impresión.

Esto significa que los estilos de texto, el dimensionamiento de las cotas y los patrones de sombreado ya están ajustados para garantizar una buena legibilidad y una representación gráfica adecuada en cada situación. Por ejemplo, la altura del texto, el tamaño de las flechas de las cotas y la escala de los sombreados se definen previamente para que el dibujo quede correcto en la plancha sin necesidad de realizar ajustes manuales constantemente. Este patrón de configuración no solo optimiza el tiempo de trabajo, sino que también garantiza la coherencia y la calidad técnica en todos los proyectos del estudio.

No obstante, nuestros programas de CAD permiten realizar la configuración directamente en ellos, sin necesidad de configurar cada detalle y dimensión; si desea profundizar en este tema, consulta el consejo técnico.

4-Utilizar el Layout para ajustar la escala de impresión

Una vez finalizado el dibujo en el Modelo a escala real, el ajuste de la escala para la impresión debe realizarse en el Layout. Para ello, acceda a la pestaña "Layout" en la parte inferior de la pantalla e inserte una ventana de visualización. Para crear una ventana de visualización en "Layout", el comando que se utiliza es MVIEW. Con "Layout" abierto, escriba MVIEW en la línea de comandos y pulse Intro. A continuación, basta con hacer clic y arrastrar en el área del tablero para definir el tamaño de la ventana de visualización, que será la ventana en la que se mostrará el dibujo del "Model".

Una vez creada la ventana de visualización en el Layout, haz doble clic dentro de ella para activarla. A continuación, escribe el comando Z (de zoom) y pulsa Intro. Justo después, introducirás el factor de escala utilizando el formato 1000/escala deseada + XP.

Por ejemplo:

Para una escala de 1:100, escribe 1000/100xp y pulsa Intro.
Para una escala de 1:50, escribe 1000/50xp y pulsa Intro.

Tras aplicar el comando, la ventana de visualización se ajustará exactamente a la escala deseada. A continuación, utiliza la función "pan" (el botón central del ratón, que también se puede activar pulsando la tecla P) para colocar correctamente el dibujo dentro de la plancha, sin alterar la escala. Cuando todo esté encuadrado, haz clic fuera de la ventana de visualización. Puedes seleccionar su borde y bloquear la capa (lock), lo que evitará que la escala se modifique accidentalmente.

* AutoLANDSCAPE e HydroLANDSCAPE cuentan con una herramienta llamada PaperSpace, que facilita todo este proceso de creación de planos; si te interesa aprender a utilizarla, accede al consejo técnico.

Estas precauciones garantizan la coherencia en todo el proyecto.

Principales errores relacionados con la escala

Algunos errores son bastante habituales en el día a día:

Consejos prácticos

Observación importante

Al trabajar con diferentes escalas en CAD, es fundamental comprender que el nivel de detalle debe ser compatible con la forma en que se presentará el proyecto. Elementos como los bordillos, la vegetación o los bloques no necesitan —y a menudo no deben— dibujarse con un exceso de detalle, ya que en escalas más pequeñas, como 1:50 o 1:100, esta información acaba superponiéndose y dificultando la lectura del dibujo. El resultado puede ser un aspecto recargado, con líneas muy próximas entre sí que se convierten prácticamente en una mancha en la impresión. Por eso, es importante simplificar los elementos gráficos en función de la escala utilizada, dando prioridad a la claridad y la legibilidad del proyecto.

Conclusión

Dominar el uso de la escala en CAD es esencial para desarrollar proyectos precisos, claros y con calidad profesional. Comprender la función de los espacios "Model" y "Layout", además de configurar correctamente las escalas de visualización e impresión, permite evitar errores, reducir el trabajo repetido y hacer que el flujo de trabajo sea más eficiente. Estos conocimientos garantizan que el proyecto se represente e imprima con fidelidad, cumpliendo con los estándares técnicos exigidos.
