AutoLANDSCAPE 2022: Creación de leyendas para claves de identificación

Autor: Fernando Alves - Data: 10/03/2026

L
a identificación de los elementos de un proyecto es fundamental para garantizar la organización, la claridad y la facilidad de interpretación. Para presentar información técnica, muchos proyectistas y estudios utilizan sistemas de identificación estandarizados para especificar los equipos o la representación del plano, compuestos por claves, códigos, tablas e indicaciones gráficas. Estos recursos hacen que la lectura del proyecto sea más eficiente, facilitando la comunicación entre todas las fases de desarrollo y ejecución.

En los programas HydroLANDSCAPE y AutoLANDSCAPE, este proceso es aún más sencillo, ya que es posible introducir claves de identificación con un solo clic. Sin embargo, para que cualquier persona que vea el proyecto comprenda fácilmente qué significa cada clave, es fundamental crear una leyenda explicativa.

En este consejo, te mostraremos cómo generar esta leyenda de forma rápida y práctica.

Introducción de claves de identificación

Antes de crear la leyenda, es necesario que los elementos del proyecto ya estén identificados con sus respectivas claves.

En HydroLANDSCAPE y AutoLANDSCAPE, basta con utilizar la herramienta de inserción de claves, seleccionando los elementos deseados del proyecto.

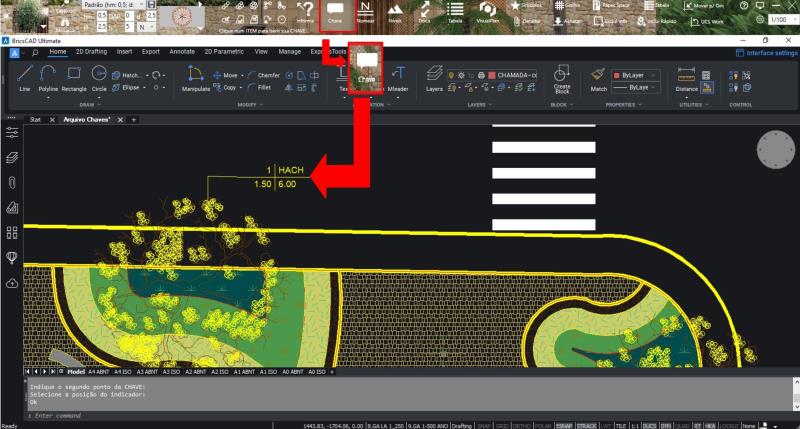

Inserción de claves de identificación en el dibujo con HydroLANDSCAPE.

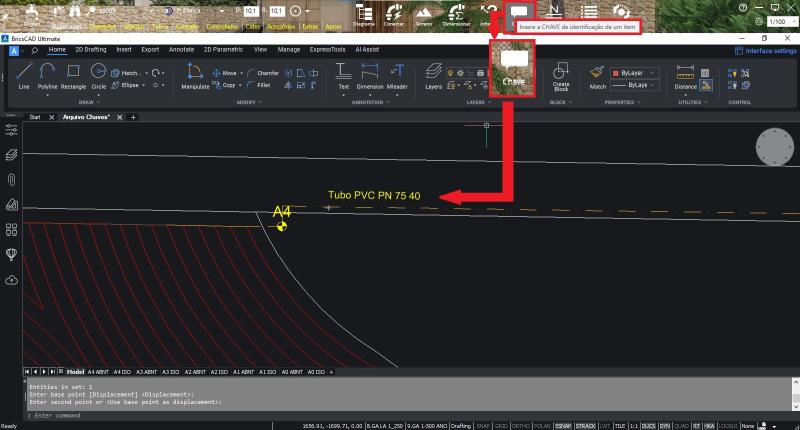

Inserción de claves de identificación en el dibujo con AutoLANDSCAPE.

Generación de la leyenda de las claves

Una vez identificados todos los elementos del proyecto, el siguiente paso es generar la leyenda que explique cada clave.

Accede al menú "Quantifica".

En el mismo lugar donde se generan las tablas de cuantificación, busca la opción de identificación de claves.

Insértala en el dibujo para crear una leyenda completa y organizada.

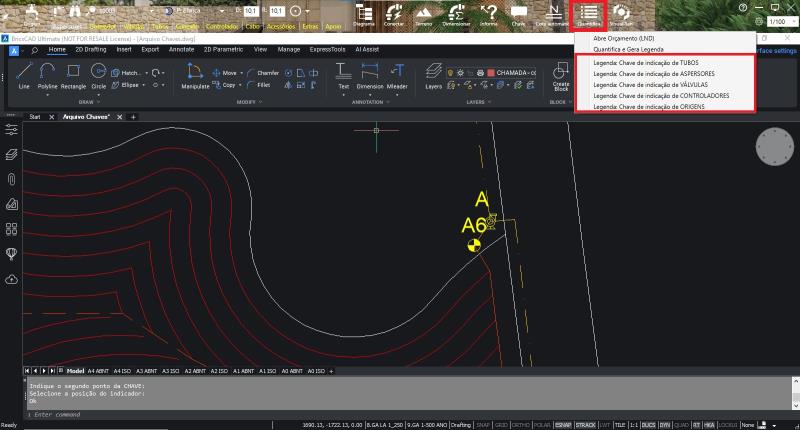

Ubicación del menú "Quantifica" en el software HydroLANDSCAPE.

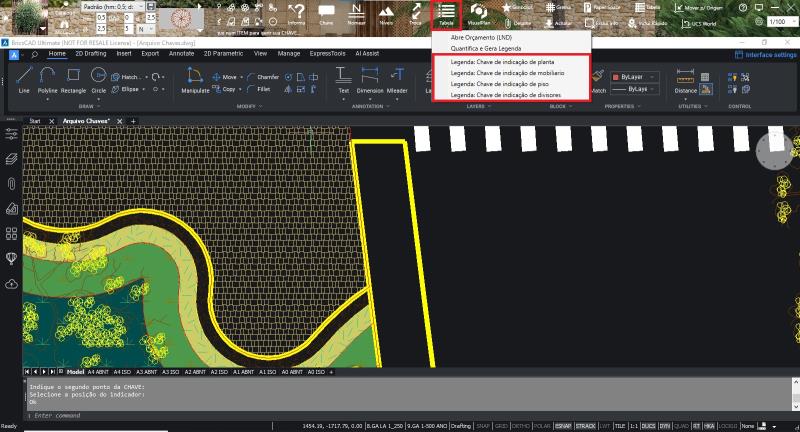

Ubicación del menú "Quantifica" en el software AutoLANDSCAPE.

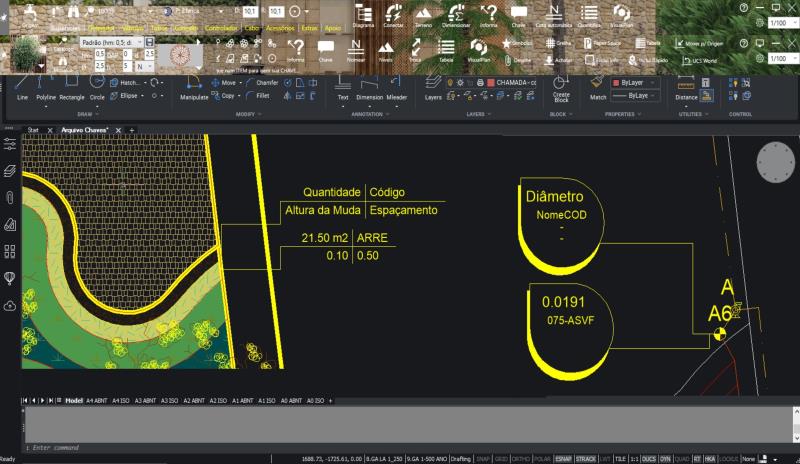

Ejemplo de la leyenda de claves generada en el proyecto.

Ventajas de utilizar la leyenda de claves

Crear esta leyenda aporta varios beneficios al proyecto:

Facilita la lectura del dibujo técnico
Estandariza la identificación de los elementos
Ayuda a otros profesionales a interpretarlo
Aporta un aspecto más profesional y organizado al proyecto

Consejo adicional

Siempre que sea posible, establece una norma de nomenclatura en la oficina, definiendo de antemano cómo se identificará cada elemento en las leyendas del proyecto. Esta estandarización contribuye a la organización de los planos, mantiene la coherencia entre los diferentes proyectos y facilita futuras revisiones, actualizaciones o modificaciones durante el desarrollo.

Vídeo tutorial:
