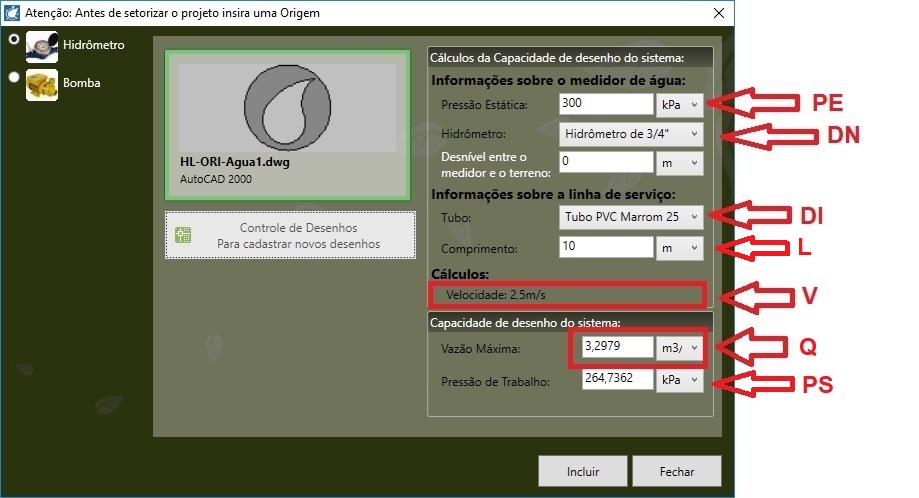

HydroLANDSCAPE 2016: Cálculo de Dimensionamiento del HidrómetroAutor: Paula Navarro Nunes - Data: 14/06/2017HydroLANDSCAPE tiene dos opciones para insertar el origen en el proyecto de riego, pudiendo ser hecho a partir de una Bomba o por Hidrómetro.En la materia de hoy vamos a enseñar cómo calcular el dimensionamiento del hidrómetro usando el programa.Para entender mejor la forma trabajada, sigue abajo la leyenda de las siglas utilizadas para calcular el dimensionamiento de hidrómetro.Legenda:PE: Presión EstáticaPS: Presión de ServicioDN: Diametro NominalJ: Perdida de CargaQ: CaudalV: VelocidadDI: Diametro Interno (del tubo)L: Longitud del TuboPI: 3.141592Q1: Regla 1Q2: Regla 2Q3: Regla 3HF: Perdida de presión en mca/mChw: Coeficiente de rigurocidad ou coeficiente Hazen WilliansD: Diametro del tubo en mQ: Caudal en m³/s^: ElevadoPara realizar el calculo de dimensionamiento de hidrômetro no HydroLANDSCAPE, utilizamos 3 reglas.Regla 1La perdida de carga a través del hidrometro no deberá pasar de 10% de la presión minima estática medida en la red.Ex: Presión medida en el contador de 3/4"= 45 mca. Regla 2El caudal máximo de diseño no debe exceder del 75% del flujo máximo de seguridad del contador.Regla 3La velocidad del agua no puede exceder de 2,5 m / s en el tubo proveedor del contador.Ex: Tubo proveedor de 25mm Compartir: TweetAnterior Siguiente Comente este artículo: Nombre: E-mail: 0 + 2 = ? Escriba su comentario sobre el artículo: ¿Cuál es su evaluación acerca de este artículo? ExcelenteBuenoRegularMaloPesimo ---
