Jardines de lluvia: técnica, paisajismo y sostenibilidad integrados

El jardín de lluvias es una solución paisajística diseñada para capturar, filtrar e infiltrar el agua de lluvia en el suelo mismo, en lugar de dejar que se desagüe rápidamente en las calles, los desagües de tormenta y las redes de lluvia. Sirve para reducir las inundaciones, reducir la sobrecarga del sistema de drenaje urbano, mejorar la calidad del agua reteniendo sedimentos y contaminantes e incluso recargar la tabla de agua. Usted puede recibir agua de techos, aceras, estacionamientos y carreteras pavimentadas, funcionando como un punto de retención temporal e infiltración controlada. También puede alimentar áreas verdes cercanas, contribuir al riego natural del suelo e integrar sistemas de drenaje sostenibles. Extremadamente versátil, el jardín de lluvias se adapta a proyectos residenciales, condominios, parques, plazas, escuelas, empresas y espacios públicos, combinando estética, funcionalidad y sostenibilidad.

Tipos de capacidad de absorción de suelo y agua

La capacidad de infiltración de agua en el suelo está directamente vinculada a dos factores principales: textura y estructura. La textura corresponde a la relación entre arena, silencia y arcilla. La estructura implica cómo se organizan estas partículas, el grado de compactación y la presencia de materia orgánica. En un jardín de lluvias (o en cualquier solución de drenaje sostenible) entender esta dinámica es esencial, porque es el suelo el que determinará si el agua será absorbida en el momento apropiado o si habrá escorrentía superficial o remojo prolongado.

El suelo arenoso se compone de partículas más grandes, con muchos espacios vacíos entre ellos. Esto favorece la infiltración rápida, generalmente entre 20 y 30 mm por hora, y puede ser incluso mayor dependiendo del tamaño de las partículas. El agua cruza el perfil fácilmente, lo que reduce el riesgo de empapado, pero también reduce el tiempo de retención y la capacidad de filtración de los contaminantes. En los jardines de lluvia, este tipo de suelo puede requerir la incorporación de materia orgánica o fracciones más finas para aumentar la retención de agua y mejorar la eficiencia del sistema como elemento filtrante.

El suelo de arcilla tiene partículas muy pequeñas y alta cohesión. Retiene suficiente agua, pero lentamente se infiltra, en promedio, de 1 a 5 mm por hora. El drenaje es lento y hay una fuerte tendencia a la compactación, especialmente en las zonas urbanas o que han sufrido el movimiento de maquinaria. En proyectos de jardines de lluvia, este tipo de suelo requiere especial atención, ya que puede transformar el área en una diapositiva permanente de agua. En estos casos, es común realizar descompresión profunda, mezclar arena media seca al perfil y estructurar el sustrato con compuesto orgánico. Dependiendo de la situación, también se puede requerir una capa de drenaje inferior o un sistema de extravasación.

Entre estos dos extremos está el suelo franco, considerado el más equilibrado. Tiene proporciones adecuadas de arena, silencia y arcilla, permitiendo una infiltración moderada (generalmente entre 10 y 20 mm por hora) manteniendo buena humedad y retención de nutrientes. Para los jardines de lluvia, es el escenario ideal, ya que generalmente requiere poca intervención estructural y ajustes de puntos de materia orgánica o corrección de compactación superficial.

Para saber cómo se comporta el suelo en la práctica, es esencial realizar una prueba de infiltración de tubos (también llamada prueba de anillo infiltrómetro). Es un método de campo simple utilizado para medir la velocidad a la que el agua penetra el suelo y evaluar así su capacidad de drenaje. El procedimiento consiste en insertar un tubo o anillo metálico (generalmente de 10 a 30 cm de diámetro) en el suelo, llenarlo con una diapositiva de agua y medir el tiempo necesario para infiltrarse completamente; antes de la medición principal, se recomienda realizar una presatura para reducir la influencia del suelo seco en la absorción inicial. Desde la altura de la hoja aplicada y el tiempo registrado, la tasa de infiltración se calcula en milímetros por hora (mm/h), permitiendo identificar si el suelo es altamente drenante, adecuado, lento o problemático para sistemas tales como jardines de lluvia. Esta es una adaptación simplificada del método estandarizado por ASTM International (ASTM D3385), siendo ampliamente utilizado en evaluaciones preliminares de proyectos paisajísticos y drenaje urbano sostenible.

La interferencia en el sustrato profundo (normalmente entre 40 y 60 cm) debe ocurrir cuando hay compactación significativa, infiltración inferior a 5 mm por hora o presencia de mesa de agua muy superficial (menos de un metro de la superficie). Las compactaciones son comunes en zonas recientemente urbanizadas, tierras subterráneas o lugares con tráfico constante. En tales casos, técnicas como escarificación o subsuelo ayudan a restaurar la porosidad. Cuando la infiltración es muy baja, se puede estructurar una mezcla de aproximadamente 50 a 60% de arena media lavada, 20 a 30% de suelo local y alrededor del 20% de compuesto orgánico, además de predecir una capa de drenaje inferior con grava, si es necesario. En situaciones poco profundas de mesa de agua, se recomienda reducir la profundidad del jardín de lluvias y predecir el sistema de extravasación para evitar la saturación constante.

La decisión de intervenir debe considerar no sólo la tasa de infiltración, sino también el volumen de agua que recibirá el sistema, el uso de la zona (espacio residencial, institucional o público) y el grado de impermeabilidad de la zona circundante. En proyectos urbanos más grandes, este análisis suele implicar el modelado hidrológico, el cálculo del coeficiente de flujo superficial y la evaluación del tiempo de retorno de lluvias.

En resumen, no es necesario intervenir profundamente cuando el suelo tiene una textura equilibrada, una infiltración adecuada y una ausencia de compactación. Por otra parte, si el agua permanece acumulada durante más de un día, si el suelo está densamente compactado o si el proyecto recibe un gran volumen de escorrentía superficial, la idoneidad del sustrato se convierte en indispensable para garantizar el funcionamiento eficiente y duradero del sistema.

Cómo funciona un jardín de lluvias

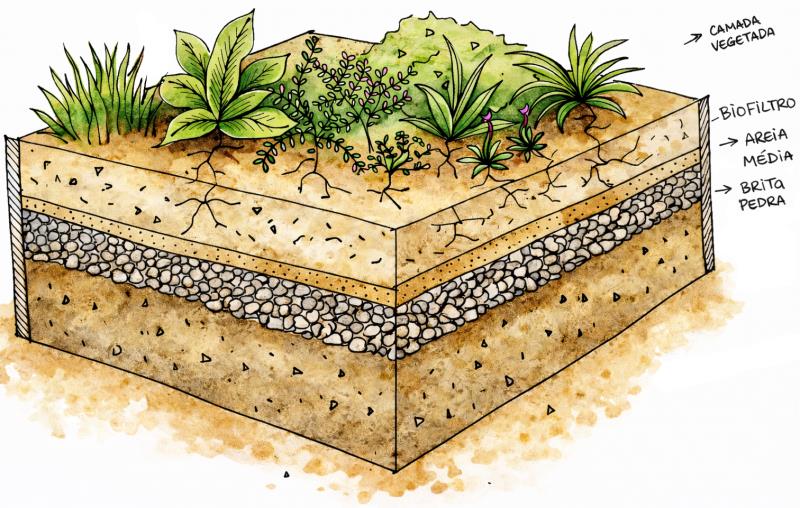

Un jardín de lluvias está estructurado en capas que trabajan de forma integrada para capturar, ralentizar, filtrar e infiltrar agua de lluvia. A diferencia de un sitio común, está diseñado para soportar períodos cortos de acumulación de agua sin comprometer la salud de las plantas o la estabilidad del suelo. Cada capa tiene una función específica dentro del sistema hidráulico-natural: la vegetación absorbe y estabiliza, la cubierta protege, el filtro del suelo trata e infiltra, y la base de drenaje almacena y distribuye el excedente antes de la infiltración definitiva en el suelo natural.

1. capa vegetal (superficie funcional)

La capa más visible del jardín de lluvias consta de plantas adaptadas a las variaciones del agua, capaces de soportar períodos de remojo temporal y secos. Su función va mucho más allá del aspecto del paisaje. Las hojas reducen la velocidad del agua alcanzando el suelo, disminuyendo la erosión; las raíces crean canales naturales que aumentan la porosidad y facilitan la infiltración; y la absorción por las plantas contribuye a la evapotranspiración, reduciendo el volumen acumulado. Además, el sistema raíz ayuda a estabilizar el suelo y a absorber nutrientes y algunos de los contaminantes disueltos en agua.

2. capa de cubierta muerta y suelo filtrante (área de tratamiento)

Justo debajo de la vegetación está la cubierta muerta, generalmente compuesta de corteza de pinus, fichas de madera o material orgánico similar. Esta capa protege el suelo del impacto directo de la lluvia, reduce la compactación superficial, retiene sedimentos y contribuye a mantener la humedad equilibrada.

Debajo de esta cubierta se encuentra la capa de suelo filtrante, considerada el núcleo técnico del jardín de lluvias. Es una mezcla estructurada (a menudo compuesta de arena media, suelo local y compuesto orgánico) que permite la infiltración controlada y retención temporal de agua. En esta zona ocurre la mayor parte del proceso de filtrado: se mantienen partículas sólidas, los microorganismos degradan la materia orgánica y hay adsorción de parte de los contaminantes. El equilibrio granulométrico es esencial para evitar tanto la infiltración excesivamente rápida como el empapado prolongado.

3. Sistema de dibujo de capa y extravasación (fundamento estructural)

En la parte más profunda puede haber una capa de britta o material granular que actúa como un depósito temporal. Crea vacíos estructurales donde el agua puede acumularse momentáneamente antes de infiltrarse en el suelo natural. Esta capa ayuda a distribuir el agua más uniformemente y evita la presión situada en la parte inferior de la excavación.

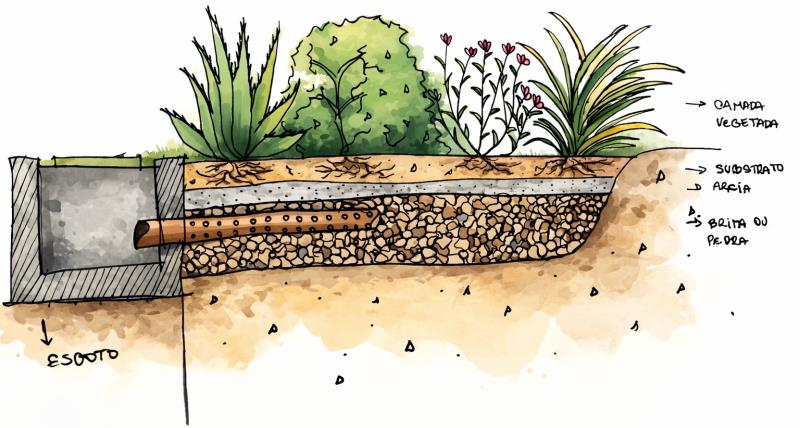

Cuando el suelo natural tiene baja capacidad de infiltración o cuando el volumen de agua captada es alto, se puede instalar un tubo de drenaje o un sistema de extravasación. Este dispositivo sólo entra en acción cuando se supera la capacidad del sistema, llevando el exceso a la red de lluvias y asegurando que el jardín no permanezca saturado durante largos períodos.

Así, el jardín de lluvias funciona como un sistema de capas interdependiente: la superficie disminuye, los filtros medianos y las tiendas de base e infiltrados, asegurando la eficiencia hidráulica, la calidad del agua y la estabilidad del paisaje.

Tubo de Transhipment: Control de Seguridad Hidráulica y Exceso en el Jardín de la Lluvia

El tubo de transbordo es indispensable porque funciona como dispositivo de seguridad hidráulica del jardín de lluvias. Aunque el sistema está diseñado para infiltrarse temporalmente y almacenar agua de lluvia, hay situaciones (como lluvias intensas o eventos con tiempo de retorno más largo) donde el volumen capturado supera su capacidad de absorción. En estos momentos, el transhipment impide que el agua supere los límites del jardín, evitando la erosión, la saturación prolongada del suelo y posibles daños a la vegetación o zonas vecinas. No sustituye el proceso de infiltración natural; sólo actúa como mecanismo de contingencia para controlar el superávit de manera previsible y segura.

En la práctica, el tubo se instala lateralmente, en una cuota definida en el diseño, por lo general unos pocos centímetros por debajo del borde superior del jardín. Esto permite que el agua se acumule hasta llegar a una cuchilla máxima permisible. Al alcanzar este nivel, el exceso entra automáticamente al tubo por gravedad, siendo conducido a otro punto de drenaje. Por lo tanto, el jardín funciona como una pequeña cuenca de retención temporal, mientras que el extravagador evita que se convierta en un punto de fuga incontrolado.

El destino del exceso de agua depende de la estrategia adoptada en el proyecto. Se puede dirigir a la red pública de drenaje de lluvias, a las cajas de paso existentes o tuberías subterráneas, pero también puede integrar soluciones más sostenibles como antorchas de infiltración secundaria, canales vegetativos (swales), depósitos de retención, tanques de reutilización u otras zonas verdes bajas. En proyectos sostenibles de drenaje urbano, es común trabajar con sistemas de múltiples pasos, en los que el agua sobrante no es simplemente descartada, sino impulsada a nuevos dispositivos de infiltración o almacenamiento.

El diseño del tubo de transbordo de un jardín de lluvias tiene como objetivo asegurar que durante eventos de lluvia más intensos que la capacidad de infiltración del sistema, el exceso de agua se lleve a cabo con seguridad, evitando inundaciones, erosiones o daños estructurales. Para ello, es necesario comparar el volumen de agua que llega al jardín con la cantidad que logra infiltrarse con el tiempo. En primer lugar, el volumen generado por el área de aportación de estanqueidad se calcula mediante la fórmula V = A × C × P, en el que A es el área (m2), C es el coeficiente de flujo (adimensional) y P es la altura de lluvia de diseño (m). A continuación, la capacidad de infiltración del jardín se calcula utilizando I = Af × Ti, donde El Af es el área del fondo del jardín (m2) y Ti es la tasa de infiltración del suelo (m/h). Si el volumen generado es mayor que la capacidad de infiltración en el período considerado (generalmente hasta 24 horas), el caudal de exceso será calculado por la fórmula racional Q = A × i × C, donde yo es la intensidad de la lluvia (m/s) para entonces seleccionar un tubo con un diámetro capaz de conducir este flujo de gravedad. Por lo tanto, el extravade es escalado basado en la diferencia entre lo que entra en el sistema y lo que puede infiltrarse, asegurando la seguridad hidráulica del conjunto.

Durante la instalación del tubo de transbordo, es esencial proporcionar medidas que reduzcan el riesgo de obstrucción, especialmente porque el acceso posterior a la tubería puede ser limitado. Además de colocar correctamente la entrada del tubo y proteger su boca contra residuos más grandes, se recomienda envolver el tubo de drenaje y la capa de piedras con manta geotextil (Bidim). La manta actúa como elemento filtrante, permitiendo el paso del agua al tiempo que conserva partículas finas del suelo, evitando que estos sedimentos penetren la capa de drenaje y causando el llenado a lo largo del tiempo. Al separar el suelo de la grava, la manta conserva los vacíos responsables de la conducción del agua, manteniendo la eficiencia del sistema y aumentando su vida útil.

Dimensionamiento de jardines de lluvia: cómo calcularlo técnicamente y de forma estructurada

El diseño de un jardín de lluvia implica básicamente equilibrar tres factores: la cantidad de agua que llega al sistema, su capacidad de almacenamiento temporal y su capacidad de infiltración en el suelo dentro de un período seguro. El objetivo es garantizar que el volumen de agua recolectada durante una lluvia de diseño se absorba o controle sin causar inundaciones ni sobrecargas.

El primer paso es calcular el volumen de agua generado por el área impermeable que contribuye al jardín. Se utiliza la siguiente relación:

V = A × C × P

Donde V representa el volumen de agua generado, A es el área impermeable contribuyente, C es el coeficiente de escorrentía superficial (que indica la cantidad de lluvia que realmente se escurre) y P es la altura de lluvia de diseño. Esta fórmula muestra que el volumen final depende directamente del tamaño del área, la intensidad de lluvia acumulada elegida y el grado de impermeabilidad de la superficie.

A continuación, es necesario verificar la capacidad de infiltración del suelo. Esta capacidad se puede estimar mediante la siguiente relación:

I = Af × Ti

Donde I representa el volumen que puede infiltrarse por unidad de tiempo, Af es el área del fondo del jardín de lluvia y Ti es la tasa de infiltración del suelo. Esta ecuación demuestra que la infiltración total depende tanto del tamaño del fondo como de la capacidad natural del suelo para absorber agua. Cuanto mayor sea el área o la tasa de infiltración, mayor será la eficiencia del sistema.

Además de la infiltración, el jardín también funciona como un depósito temporal. El volumen que puede almacenarse antes del desbordamiento viene determinado por:

Vr = Af × h

Donde Vr es el volumen de retención temporal, Af es el área del fondo y h es la profundidad máxima admisible del agua. Esta fórmula muestra que la capacidad de almacenamiento depende del área horizontal del jardín y de la profundidad útil prevista en el proyecto.

Finalmente, el volumen generado (V) se compara con la suma de la capacidad de infiltración durante el tiempo de seguridad y el volumen de retención (Vr). Si el volumen generado es mayor que la capacidad combinada de almacenamiento e infiltración, será necesario ampliar el área del jardín, aumentar la profundidad útil o instalar un sistema de rebose de tamaño adecuado.

Cómo elegir la vegetación adecuada para un jardín de lluvia.

Elegir plantas para un jardín de lluvia no es solo una decisión estética, sino también funcional. La vegetación debe soportar las variaciones hídricas, contribuir a la estabilidad del suelo, facilitar la filtración del agua e integrarse en el contexto paisajístico. El éxito de un jardín de lluvia depende tanto del diseño hidráulico como de la correcta elección de las especies.

Lo primero que hay que entender es que un jardín de lluvia no es un pantano permanente. Pasa por ciclos: periodos de encharcamiento temporal después de las lluvias y periodos secos entre cada lluvia. Por lo tanto, las plantas elegidas deben tolerar esta alternancia.

Mantenimiento preventivo: garantizando la eficiencia y longevidad de su jardín pluvial.

El mantenimiento de un jardín de lluvia es esencial para garantizar que el sistema siga cumpliendo su función de infiltrar, filtrar y retrasar la escorrentía del agua de lluvia. Sin un monitoreo regular, puede producirse una acumulación excesiva de sedimentos, compactación del suelo y una menor capacidad de infiltración, lo que compromete el rendimiento hidráulico y la salud de las plantas. Por lo tanto, la inspección regular después de los períodos de lluvia es un paso importante para verificar la erosión, los bloqueos y el estado general de la vegetación. En la práctica, el mantenimiento implica la eliminación de residuos sólidos (hojas, ramas y basura), el control de plantas invasoras, la reposición de la cubierta vegetal o la capa protectora del suelo cuando sea necesario y la descompactación superficial si hay indicios de sellado. También es importante observar el desarrollo de las especies plantadas, realizar podas y reponer las plántulas que no se hayan adaptado. Estas acciones preventivas mantienen el equilibrio ecológico del sistema y prolongan su eficiencia a lo largo del tiempo.

Monitoreo y desempeño a escala real del Jardín de Lluvia

Para comprender, en la práctica, el rendimiento de un jardín de lluvia implementado en condiciones desafiantes, este artículo presenta el estudio realizado por Chunli Chen y colegas, publicado en la revista MDPI (Water, 2023). La investigación presenta una evaluación a escala real del rendimiento de un jardín de lluvia implementado en el campus de la Universidad de Nanchang, en la ciudad de Nanchang, sur de China. El estudio se desarrolló en el contexto de la política china de Ciudad Esponja, que busca integrar soluciones basadas en procesos hidrológicos naturales para el control de la escorrentía urbana. Considerando que Nanchang se encuentra en una región de suelo rojo, caracterizada por baja permeabilidad, fuerte acidez y bajo contenido de carbono orgánico, el proyecto tuvo como objetivo verificar la viabilidad de los sistemas de infiltración en este contexto geotécnico específico. Para ello, se construyó una unidad piloto con una profundidad total de 600 mm y un medio filtrante compuesto por 30% de arena, 10% de compost orgánico y 60% de suelo laterítico, logrando un coeficiente de permeabilidad de 1,48 × 10 elevado a la potencia de -5 m·s?¹. El rendimiento hidráulico y la eficiencia de remoción de contaminantes se monitorearon durante casi dos años, con análisis de control volumétrico y reducción de las cargas de SST, nitrógeno y fósforo, lo que proporcionó datos de campo relevantes para el diseño de jardines de lluvia en regiones de suelo rojo.

A lo largo del artículo, se detallan los criterios de diseño hidráulico, la composición de la capa filtrante adaptada al suelo local y los resultados obtenidos en campo, incluyendo tasas significativas de control de volumen y reducción de la carga contaminante. El estudio destaca por presentar datos operativos reales de una región donde el suelo dificulta naturalmente la infiltración, ofreciendo una base técnica relevante para la planificación e implementación de jardines de lluvia en áreas con características similares.

1. Datos básicos adoptados en el proyecto

Los autores trabajaron con los siguientes parámetros medidos en campo:

Área de captación (F): aproximadamente 1000 m²
Límite de precipitación de diseño (H): 24,5 mm (evento representativo adoptado en el estudio)
Coeficiente de escorrentía (e): 0,9 (superficie predominantemente impermeable)

V = 0,001 × F × H × e

Substituindo os valores:

V = 0,001 × 1.000 × 24,5 × 0,9
V = 22,05 m³

Este era el volumen que el jardín de lluvia debía controlar para el evento adoptado.

3. Almacenamiento en los huecos del medio filtrante

Ecuación:

G = n × A × df

La superficie construida del jardín era de aproximadamente 120 m².

G = 0,32 × 120 × 0,5
G = 19,2 m³

4. Almacenamiento en superficie

Ecuación:

Vw = (1 - m) × A × hm

En el estudio, el área estaba mayoritariamente cubierta de vegetación, con una superficie de aproximadamente 0,8 m².

Vw = (1 - 0,8) × 120 × 0,1
Vw = 0,2 × 120 × 0,1
Vw = 2,4 m³

5. Volumen de agua infiltrada durante la lluvia

Ecuación:

Ws = 60 × K × (df + h) × A × T

Considerando:

K = 1,48 × 10?5 m/s
df = 0,5 m
h ˜ 0,05 m (hoja mediana)
A = 120 m²
T = 60 minutos
Ws = 60 × 1,48×10?5 × (0,5 + 0,05) × 120 × 60
Ws ˜ 3,5 m³

6. Capacidad total de almacenamiento

V = G + Vw + Ws
V = 19,2 + 2,4 + 3,5
V ˜ 25,1 m³

Dado que el volumen de diseño era de 22,05 m³, el sistema demostró una capacidad superior a la requerida para el evento.

7. Resultados observados en el monitoreo

Durante casi dos años de operación, el sistema demostró un rendimiento hidráulico consistente. Los autores verificaron el control de prácticamente el 100% de los eventos de pequeña magnitud, además de una reducción significativa del caudal máximo durante los eventos monitoreados. El tiempo de drenaje se mantuvo dentro de los límites proyectados, con un vaciado completo en 24 horas.

En cuanto a la calidad del agua, la eficiencia promedio de remoción fue impresionante. La concentración de sólidos suspendidos totales (SST) mostró una reducción de más del 80%, mientras que el nitrógeno total mostró una remoción promedio de alrededor del 50%. En el caso del fósforo total, la eficiencia varió entre el 45% y el 60%, dependiendo de las condiciones del evento de lluvia.

Conclusión técnica basada en los valores

Incluso al ubicarse en una región con suelo rojo de baja permeabilidad natural, el sistema funcionó adecuadamente. Este rendimiento fue posible gracias a que el medio filtrante se ajustó técnicamente para aumentar la permeabilidad, la profundidad total de 0,6 m garantizó una capacidad de almacenamiento suficiente y la infiltración simultánea durante las lluvias contribuyó significativamente al control volumétrico.

Los resultados obtenidos indican que el diseño adoptado fue conservador y validado en campo, lo que demuestra que los jardines de lluvia pueden ser técnicamente viables incluso en condiciones geotécnicas desfavorables, siempre que estén correctamente diseñados.

Fuentes:

Projeto de um jardim de chuva: guia técnico
Projeto Técnico: Jardins de Chuva
Field Performance of Rain Garden in Red Soil Area in Southern China
