VisualPLAN 2022: Cómo ajustar el tamaño de los divisores/vallas

Autor: Érica Alves da Silva - Data: 10/06/2025

Al desarrollar un proyecto en Visual, a menudo es necesario ajustar las dimensiones de los divisores, especialmente las vallas, para que se adapten con precisión al diseño y al terreno.
En este consejo, aprenderá a configurar la altura, la anchura y el espaciado, además de guardar esquemas ya preparados y editar la valla una vez insertada en el proyecto.

Seleccionando la valla

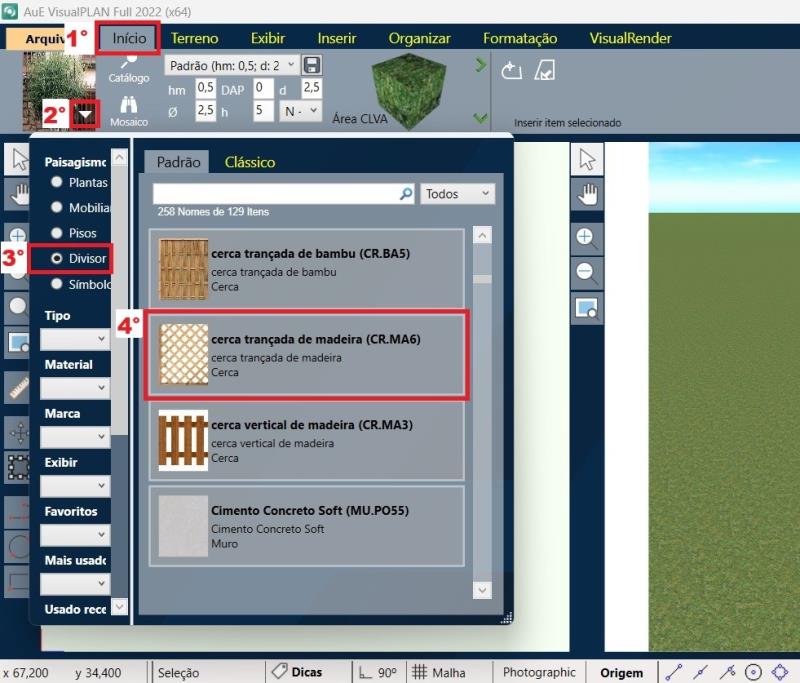

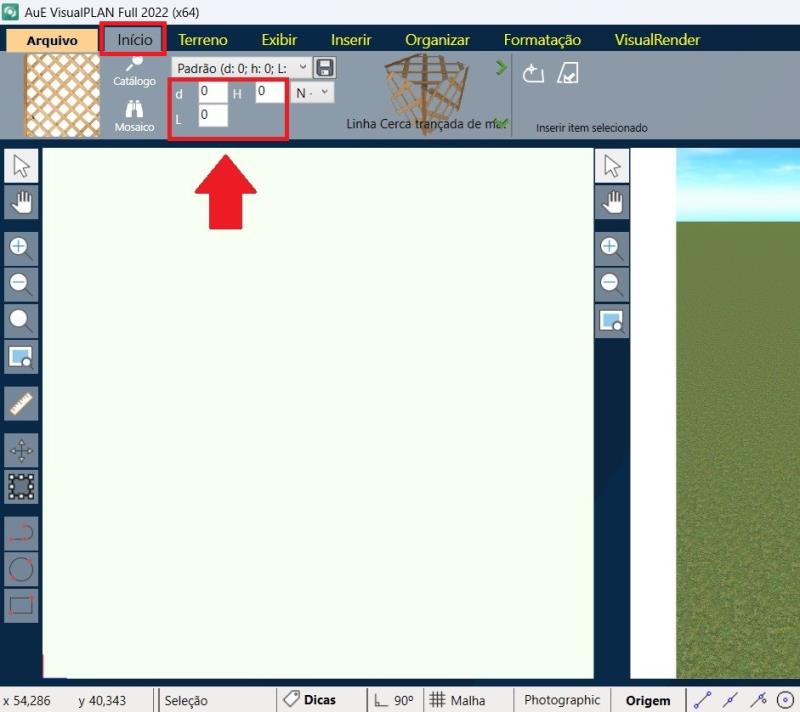

Con Visual abierto, vaya a la pestaña Inicio. Haga clic en la flecha situada junto a Seleccionar divisores y elija el tipo de valla que desea utilizar. Al seleccionar la valla, observará que las medidas aparecen a cero. Es en este momento cuando definimos las dimensiones:

d (distancia): define el espacio entre los elementos que componen el divisor. Como una valla es continua, esta opción debe configurarse como 0.

H (altura): indica la altura de la valla. Defina el valor deseado según el proyecto.

L (anchura): corresponde a la anchura del divisor, es decir, al grosor de la valla.

Guardar esquemas de medidas

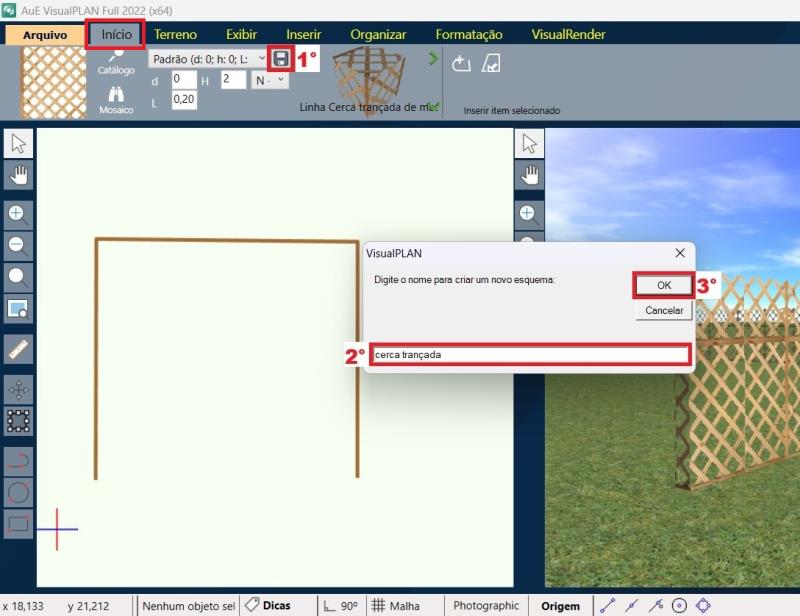

Si desea reutilizar estas mismas dimensiones en otros proyectos, utilice la opción Guardar esquema:

Haga clic en el icono del disquete para guardar. Se abrirá una nueva ventana para nombrar el esquema, luego solo tiene que hacer clic en Aceptar. Después de guardar, el esquema estará disponible para su uso futuro.

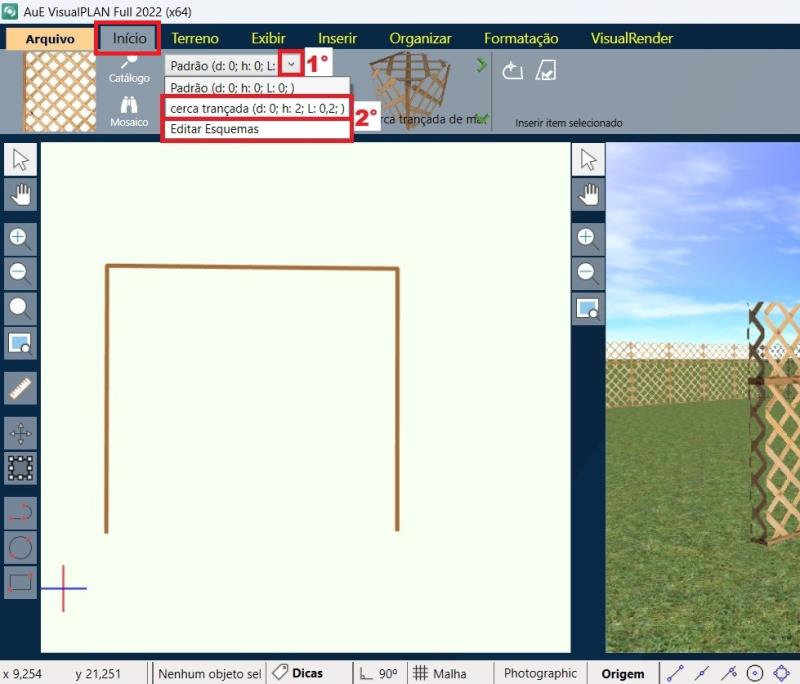

Además, al hacer clic en la descripción del esquema, puede editar o renombrar los esquemas ya creados, lo que facilita la estandarización de sus proyectos.

Edición de la valla tras su inserción

Tras insertar la valla en el proyecto, es posible realizar diversas ediciones en la pestaña Formato:

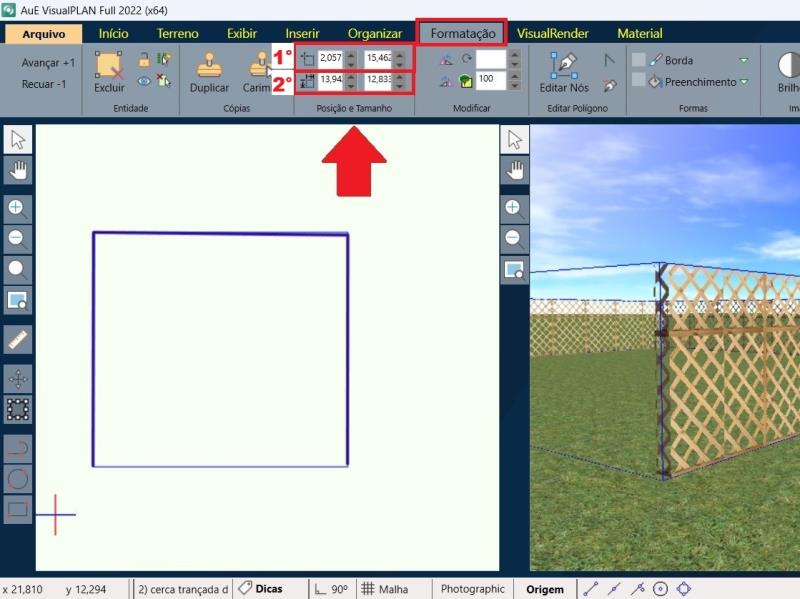

1- Sección Posición y tamaño:
1°- En los dos primeros campos, ajuste la posición de la valla dentro del proyecto.
2°- En los dos campos siguientes, cambie el tamaño total de la valla.

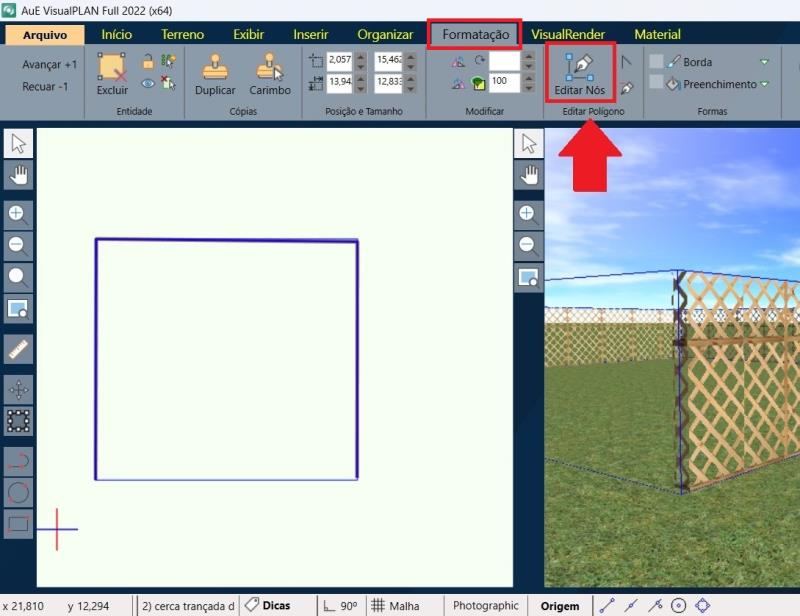

2- Sección Editar polígono:
Permite editar los nodos para reposicionar la cerca o cambiar su formato, lo que permite ajustes de alineación o curvas.

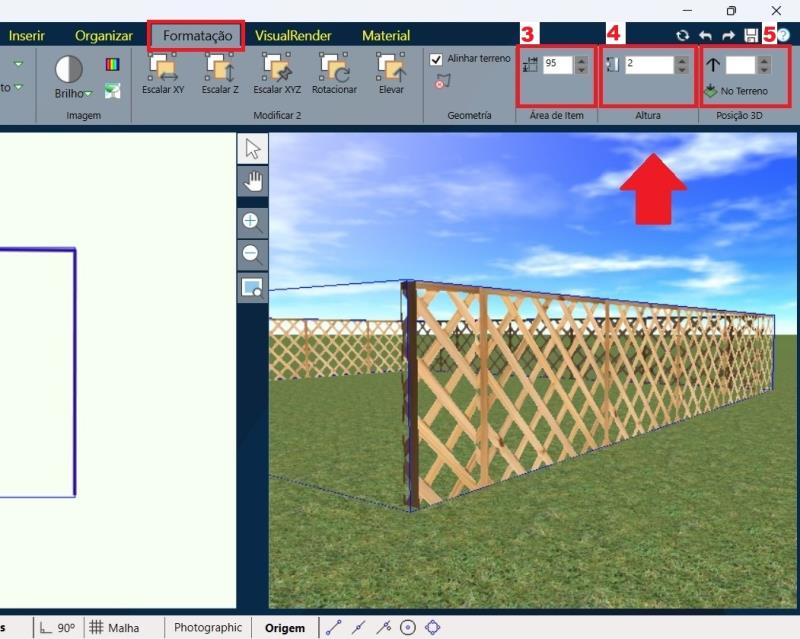

3- Sección Área del elemento:
Ajuste la escala de la imagen de la valla, pudiendo aumentar o reducir la proporción visual.

4- Sección Altura:
Modifique la altura de la valla directamente, sin necesidad de recrear el divisor.

5- Sección Posición 3D:
Utilice la opción En el terreno para adaptar la valla a la superficie del relieve.
O eleve/baje la valla con respecto al terreno utilizando el campo numérico.

Con estas funciones, no solo podrá definir correctamente las medidas de la valla, sino también personalizarla y adaptarla al terreno de su proyecto, lo que garantiza una mayor precisión y realismo en la presentación.
