AutoLANDSCAPE 2022 + DetMANAGER: Introducir detalles con facilidad

Utilizando AutoLANDSCAPE, es posible no sólo incluir vegetación en el proyecto, sino también añadir sus respectivos detalles, lo que contribuye directamente a la ejecución precisa y la plantación eficiente de las especies seleccionadas para el entorno.

En la edición de este mes de la revista de Paisajismo de AUE, exploraremos cómo registrar detalles utilizando DetMANAGER.

Con la pantalla LandOFFICE abierta, en la sección de base de datos, abra la herramienta DetMANAGER.

Abrir DetMANAGER.

Con la pantalla DetMANAGER abierta, vamos a hacer clic en Incluir.

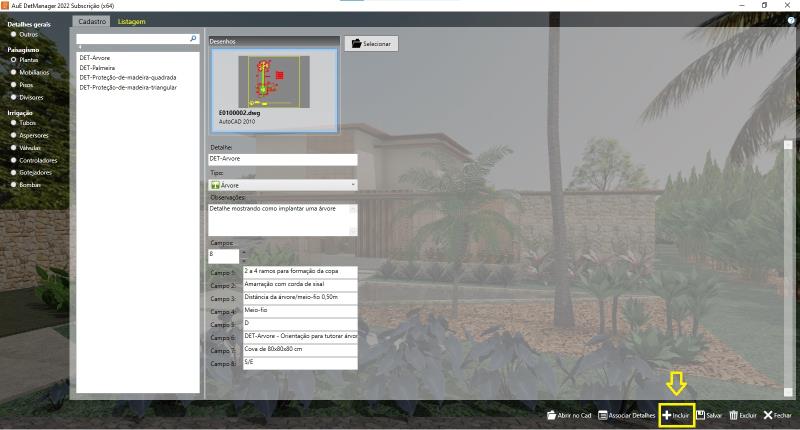

Incluir un nuevo detalle en DetMANAGER.

Dibuje el detalle directamente en un software de dibujo técnico, como AutoCAD o BricsCAD, asegurándose de seguir las buenas prácticas para garantizar la compatibilidad con DetMANAGER. Para ello, es importante observar algunos puntos esenciales durante el proceso de diseño:

El origen debe estar situado en el centro del dibujo;

Inserte las coordenadas 0,0,0 utilizando el comando base;

Limpie el dibujo con la herramienta Purgar;

Guarde el dibujo con una versión inferior a 2010.

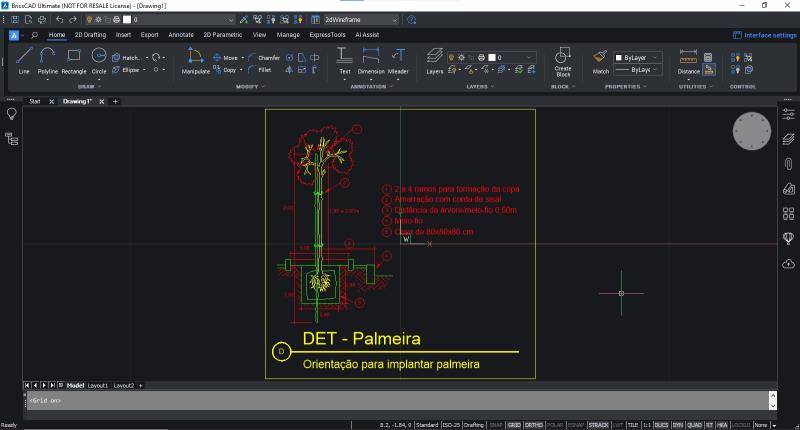

Dibujando el detalle de la plantación en BricsCAD.

Volviendo a DetMANAGER, hagamos clic en Seleccionar y localicemos el dibujo que hicimos anteriormente. Una vez localizado, hacemos clic en Abrir y observamos que ahora aparecerá en la pantalla de registro.

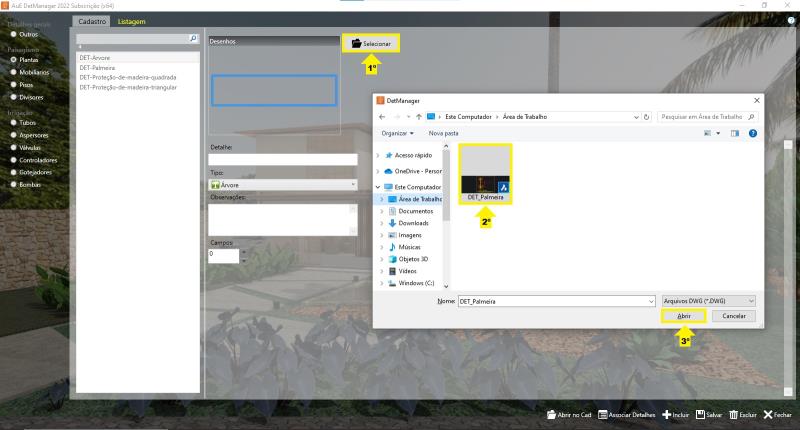

Seleccionando el dibujo realizado anteriormente.

Introduzca la información detallada, como el detalle, el tipo, la observación y los campos, que son la información que aparece en el dibujo. En este caso:

Detalle: Condiciones de plantación;

Tipo: Árbol;

Observaciones: Condiciones para plantar un árbol;

Campos 1: Volumen de suelo suficiente

Campos 2: Espacio adecuado para el suelo

Campos 3: Agua en el suelo

Campos 4: Buen drenaje para el suelo

Campos 5: Espacio para el dosel

Una vez hecho esto, haz clic en guardar.

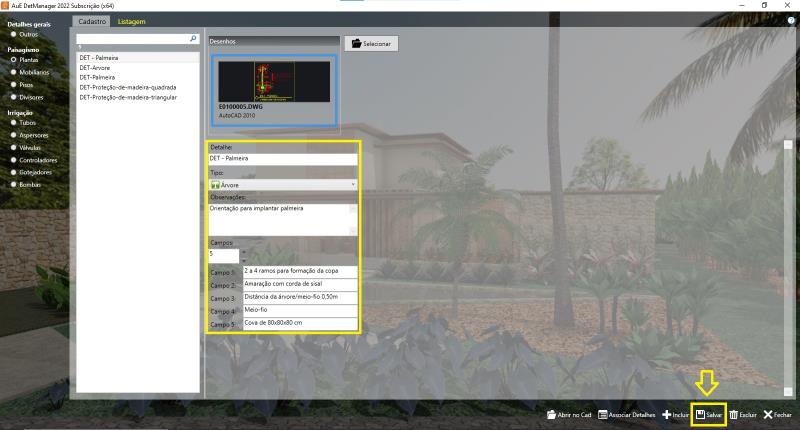

Introduzca la información del detalle.

Ahora vamos a asociar este detalle con los árboles. Para ello, selecciónelo y haga clic en asociar detalles.

Se abrirá una nueva ventana, selecciona el árbol que cumple este tipo de condición y, en la parte derecha, haz clic en la casilla de verificación del elemento registrado.

A continuación pulsa en guardar y posteriormente realiza la selección para todas las plantas que quieras asociar al detalle que has desarrollado.

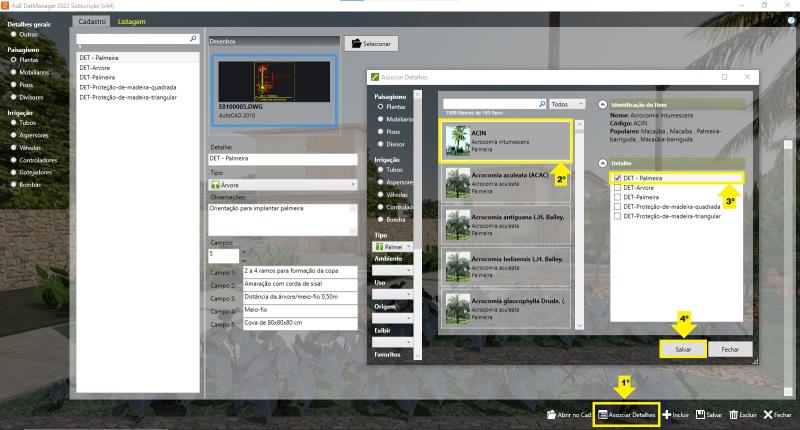

Asocie este detalle con los planos que le corresponden.

Ahora puede insertar el detalle en su proyecto a través de AutoLANDSCAPE, sólo tiene que hacer clic en detalle.

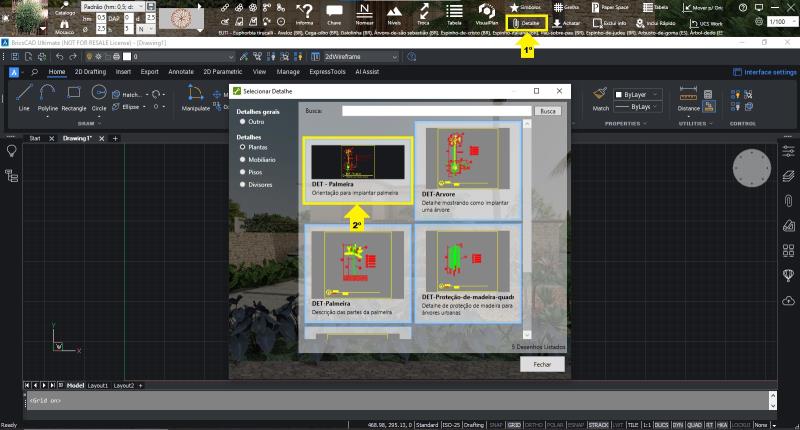

Seleccione el detalle que desea utilizar en su proyecto.
