CAD: Como utilizar el "ODA File Converter" para convertir DWG en DXF

En el consejo técnico de este mes, aprenderemos a utilizar una herramienta que facilita el uso de VisualPLAN, especialmente para quienes no utilizan software CAD. VisualPLAN se puede utilizar tanto integrado en AutoLANDSCAPE o HydroLANDSCAPE, importando el proyecto directamente mediante el botón Visual presente en estos programas, como de forma independiente, mediante la importación de archivos en formato DXF. Para ello, es imprescindible que el proyecto esté guardado en esta extensión.

Cuando recibes un archivo DWG y no tienes un software CAD para convertirlo, es necesario recurrir a un conversor externo. En este caso, "ODA File Converter" es la solución ideal: una utilidad gratuita de código abierto que convierte archivos DWG a DXF de forma segura, sin riesgo de dañar el proyecto. Cabe recordar que solo realiza la conversión, no permite ediciones; por lo tanto, si el archivo tiene elementos innecesarios, será necesario eliminarlos posteriormente dentro de VisualPLAN.

Paso a paso para utilizar ODA File Converter

Descargar ODA File Converter

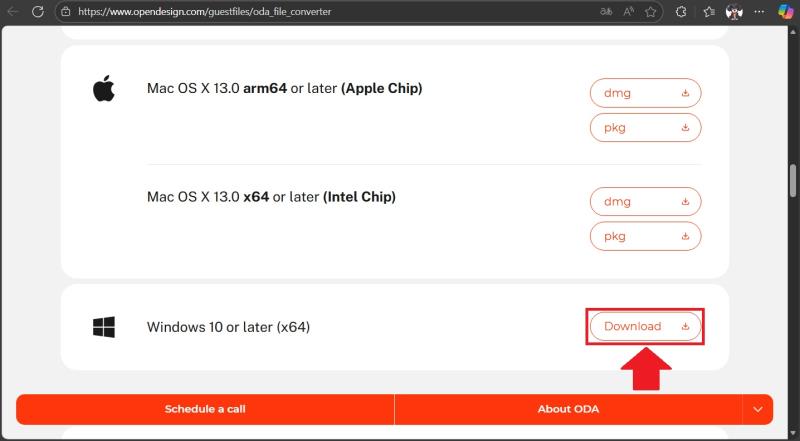

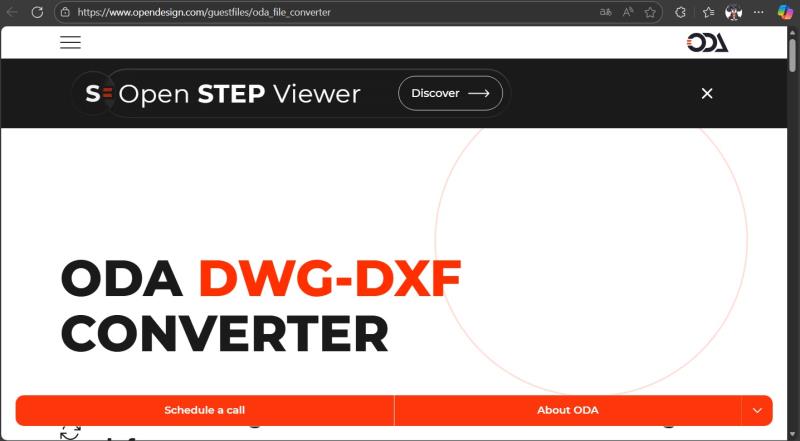

Acceda al link oficial para la descarga:

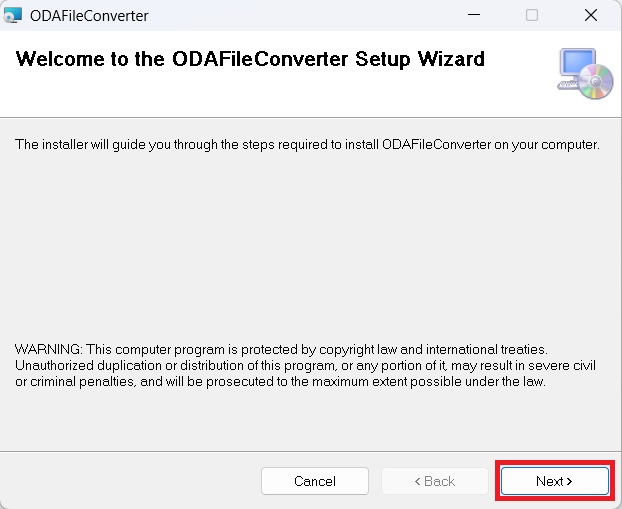

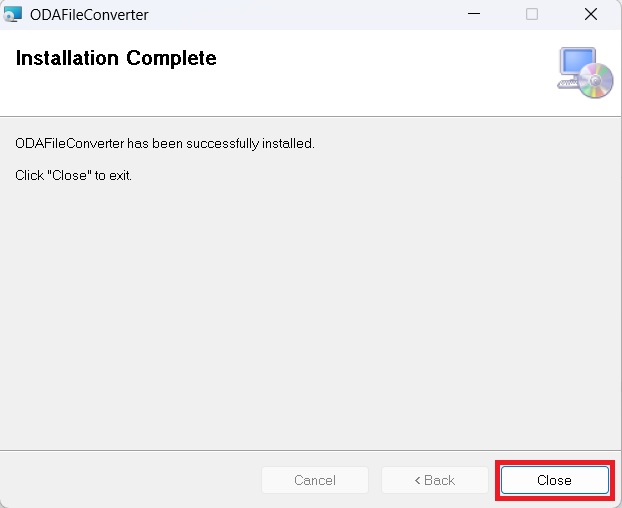

Una vez descargado, ejecute el instalador y haga clic en Siguiente hasta completar la instalación.

Localizar la aplicación

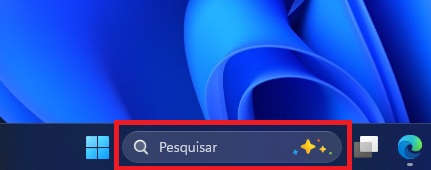

Una vez instalado, el programa suele aparecer en el escritorio. Si no lo encuentra, utilice la función de búsqueda de Windows y busque "ODA File Converter". Aproveche para crear un acceso directo en el escritorio y facilitar su uso diario.

Abrir la aplicación

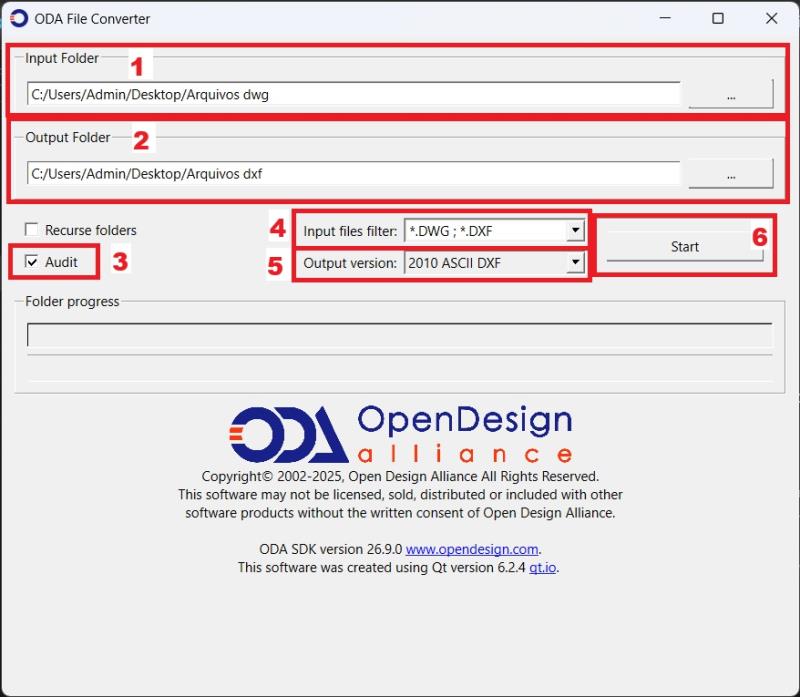

Una vez abierta la aplicación, verá una interfaz sencilla con algunos campos principales:

1. Input Folder (Carpeta de entrada)
Haga clic en los tres puntos y seleccione la carpeta donde se encuentran los archivos DWG que desea convertir.

2. Output Folder (Carpeta de salida)
Haga clic en los tres puntos y elija dónde desea guardar los archivos DXF convertidos.

3. Deje marcada la opción Audit .

4. Elija el tipo de conversión en la opción Input files filter. La opción correcta es *.DWG; *.DXF.

5. En el campo Output version, utilice la opción 2010 ASCII DXF, que suele ser universalmente compatible.

6. Después de ajustar las carpetas y la versión del archivo, haga clic en Convert.
El programa mostrará una barra de progreso y creará automáticamente los nuevos archivos DXF en la carpeta definida.

Importante:

ODA File Converter convierte todos los archivos dentro de la carpeta seleccionada.
Consejo: Cree una carpeta exclusiva solo con los archivos DWG que desea convertir para evitar confusiones.
