Visual Manager 2022: Cómo crear un material con Material Edit (para un divisor)

Neste mes, traemos un consejo técnico para crear materiales con Visual Manager, con Material Edit, aplicado a un divisor.

Vamos a mostrar cómo asociar el mapeo de texturas a un muro de hormigón. Este procedimiento se puede utilizar no solo en divisores, sino también en otros elementos del catálogo, enriqueciendo su colección de materiales.
Te presentaremos un paso a paso detallado para que el consejo sea fácil de seguir y se adapte mejor a tu rutina de trabajo.

Antes de continuar, es importante comprender cómo funciona el mapeo de texturas y la función de cada capa. Las capas de material permiten controlar diferentes aspectos visuales del objeto: la Imagen difusa define el color y la apariencia básica del material; la Imagen especular determina el brillo y el reflejo; y la Imagen de vectores normales (Mapa normal) crea la sensación de relieve y profundidad, simulando pequeñas irregularidades de la superficie.
El mapa normal puede ser generado automáticamente por el sistema, lo que facilita la creación de materiales más realistas. Comprender cuándo activar o desactivar estas capas es esencial para aplicar texturas con precisión y obtener el efecto deseado. Además, conocer todos los tipos de registro de materiales en LandOFFICE garantiza un mayor control y flexibilidad en la creación y aplicación de texturas en cualquier elemento del proyecto.

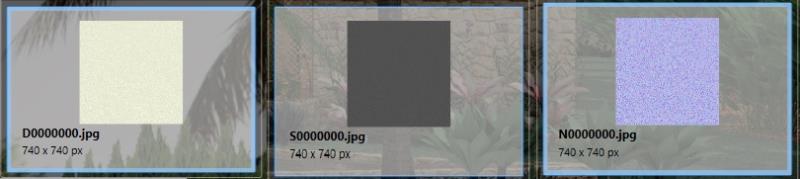

Imagen difusa----------------Imagen especular----------------Imagen de vectores normales

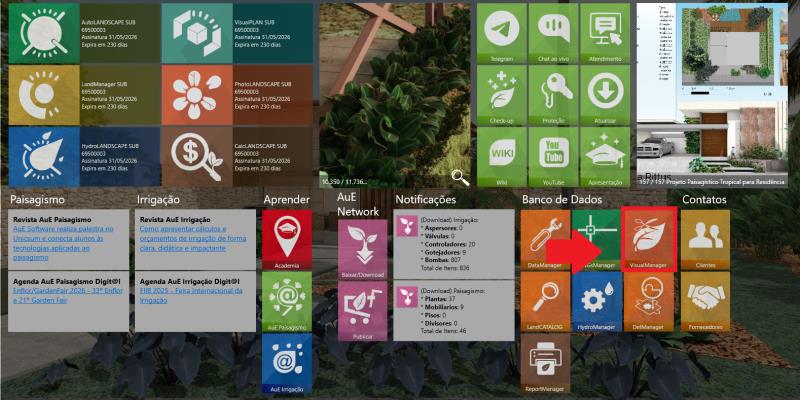

Paso 1: abrir LandOFFICE

Al abrir LandOFFICE, localice en la interfaz el área de Base de datos y haga clic en el icono Visual Manager. A través de él editaremos y gestionaremos los materiales que se utilizarán en el proyecto.

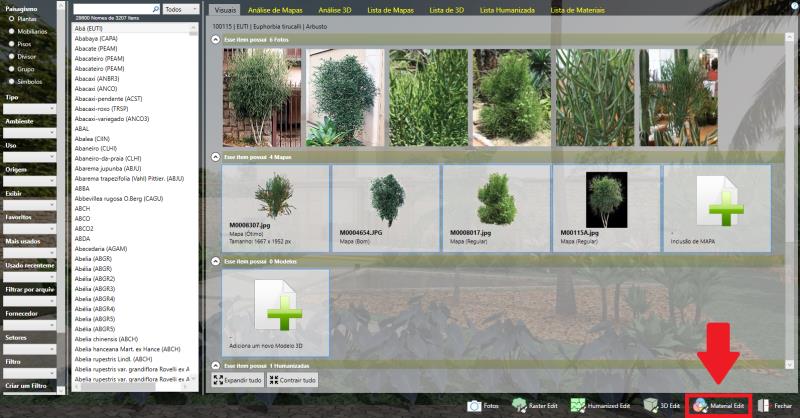

Paso 2: abrir Material Edit

Cuando se abra la pantalla de Visual Manager, busque en la esquina inferior derecha el icono llamado Material Edit y haga clic en él. A través de esta herramienta realizaremos la edición detallada de los materiales.

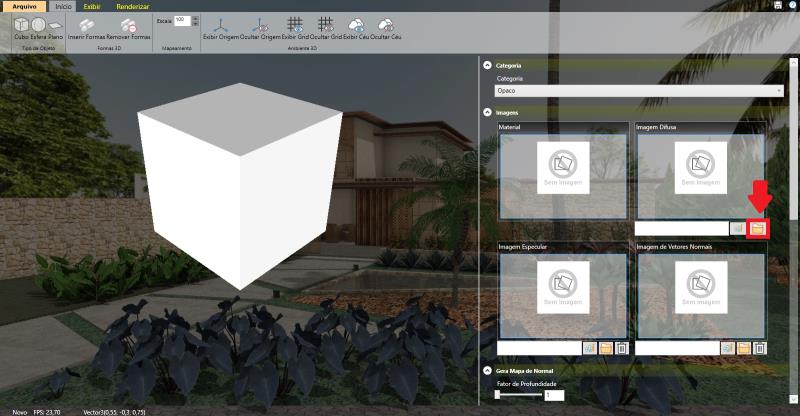

Paso 3: seleccionar la textura

Al abrir Material Edit, localice en el lado derecho la pestaña Imágenes. Dentro de ella, en el área Imagen difusa, haga clic en la carpeta amarilla para seleccionar la textura que se aplicará al material.

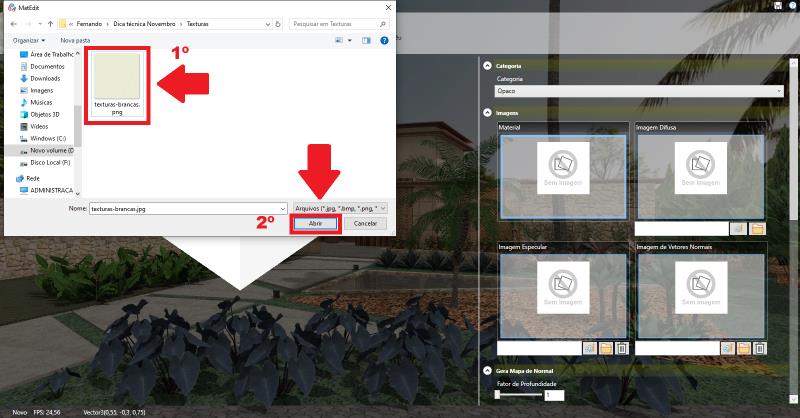

Paso 4: abrir nuestra textura

Al hacer clic en la carpeta, se abrirán las carpetas del ordenador. Busque la textura elegida previamente y selecciónela para abrirla en Material Edit.

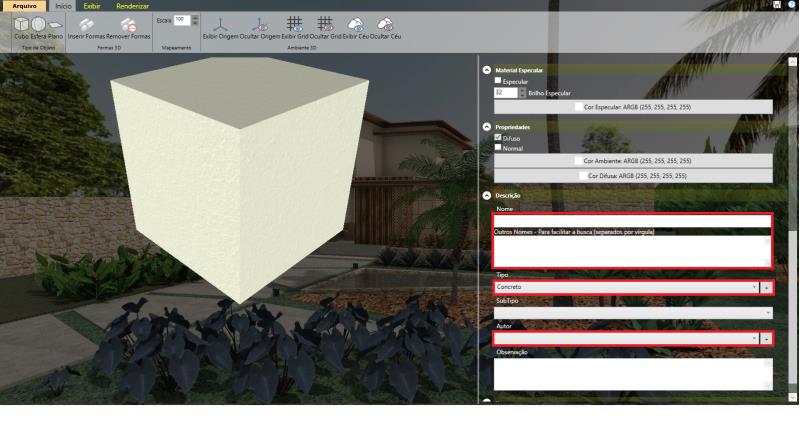

Paso 5: nombrar nuestra textura

Ahora vamos a nombrar la textura y añadir la autoría.
Desplácese hasta el final de la página en Material Edit y localice la pestaña Descripción. Elija un nombre para la textura y, si lo desea, añada otros nombres para facilitar futuras búsquedas.
A continuación, seleccione el tipo de material, en nuestro caso, un divisor de hormigón, e introduzca también el nombre del autor.

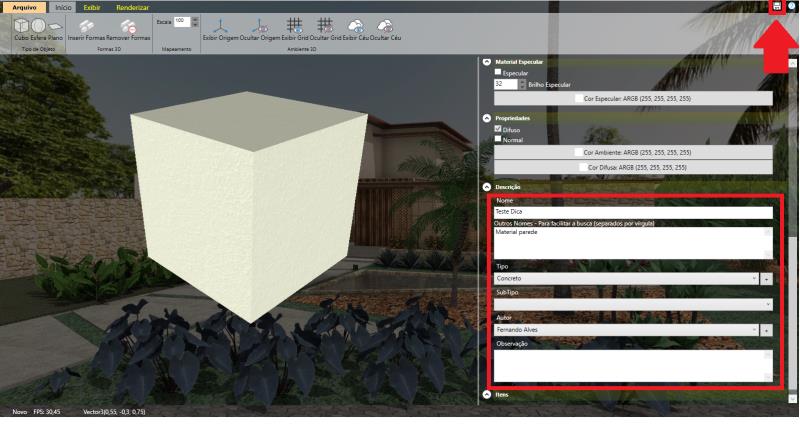

Paso 6: guardar la textura

Después de rellenar la información, guarda la textura. En la parte superior derecha de Material Edit, haz clic en el icono del disquete para finalizar el proceso.

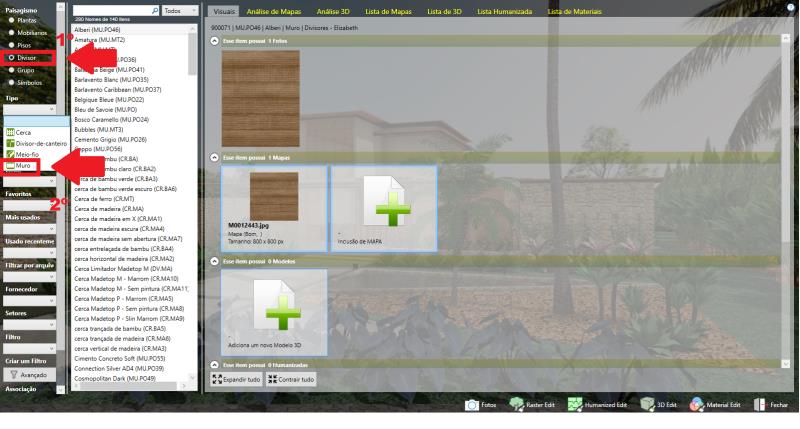

Paso 7: elegir el divisor

Ahora vamos a elegir cuándo se asociará el divisor a la nueva textura. En el lado izquierdo, haga clic en Divisor y, en el filtro de tipo, seleccione Muro.

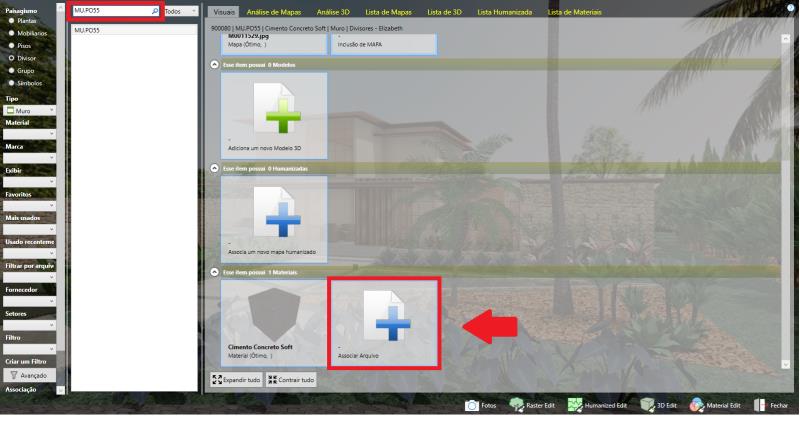

Paso 8: asociar el archivo

Después de seleccionar el divisor, MU.PO55, localice la textura creada y, en la parte inferior, haga clic en el icono Asociar archivo para vincularla al divisor.

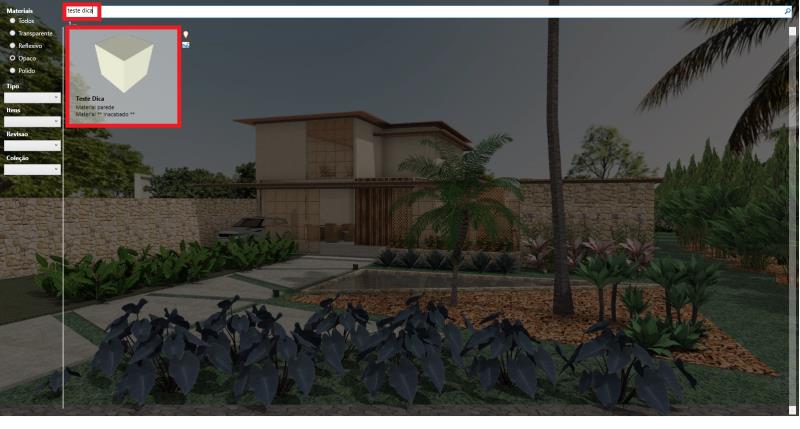

Paso 9: seleccionar nuestra textura

Después de hacer clic en Asociar archivo, se abrirá el área con las texturas ya creadas. Por eso, es importante nombrar la textura correctamente al principio, para que ahora sea fácil encontrarla por su nombre y aplicarla rápidamente al divisor.

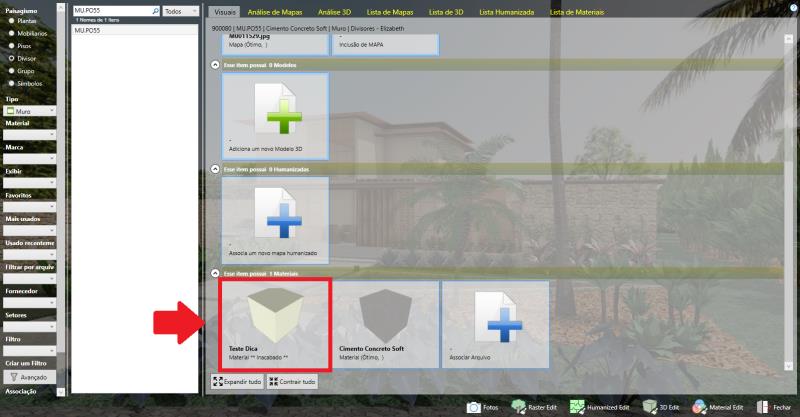

Paso 10: Finalizar la aplicación

¡Listo! Ahora la textura creada está asociada al divisor, de forma rápida y práctica, finalizando el proceso de aplicación.

Conclusión

Una vez completados todos los pasos, la textura estará completamente aplicada al divisor y lista para su uso en cualquier proyecto. Al seguir las imágenes ilustrativas que acompañan cada paso, podrá visualizar cada etapa del proceso, darse cuenta de lo sencillo, rápido y eficiente que es, y comprender mejor cómo enriquecer su colección de materiales. Esta técnica garantiza una mayor organización, practicidad y calidad en la creación de sus proyectos, permitiéndole aplicar texturas de manera profesional y consistente.
