AutoLANDSCAPE 2022: Proyecto de paisajismo utilizando XREF

La función XREF (Referencia externa) de AutoCAD es una herramienta esencial para quienes trabajan en proyectos multidisciplinarios, como arquitectura, paisajismo y riego. Cuando se utiliza junto con AutoLANDSCAPE, garantiza una mayor organización, seguridad y agilidad en el desarrollo de proyectos, lo que permite trabajar con diferentes archivos integrados sin comprometer la integridad de la base arquitectónica.

¿Qué es XREF?

XREF consiste en vincular un archivo externo dentro de un nuevo dibujo. Esta referencia funciona como una «ventana» para visualizar y trabajar sobre un proyecto base (generalmente arquitectónico) sin que el archivo original sufra modificaciones.

Paso a paso para utilizar XREF con AutoLANDSCAPE

1- Cree la base arquitectónica
Elabore el proyecto arquitectónico en AutoCAD y guárdelo en su computadora. Este será el archivo base que servirá de referencia.

2- Abra un nuevo archivo para el paisajismo
Abra un nuevo dibujo en AutoCAD donde se desarrollará el proyecto de paisajismo.

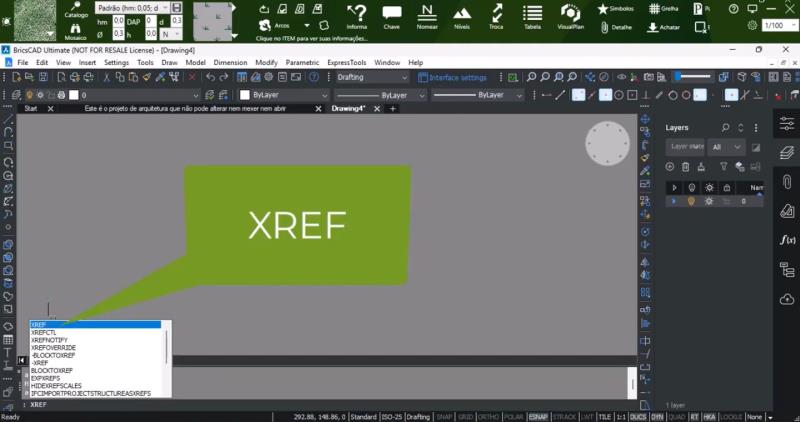

En la barra de comandos, escriba XREF.

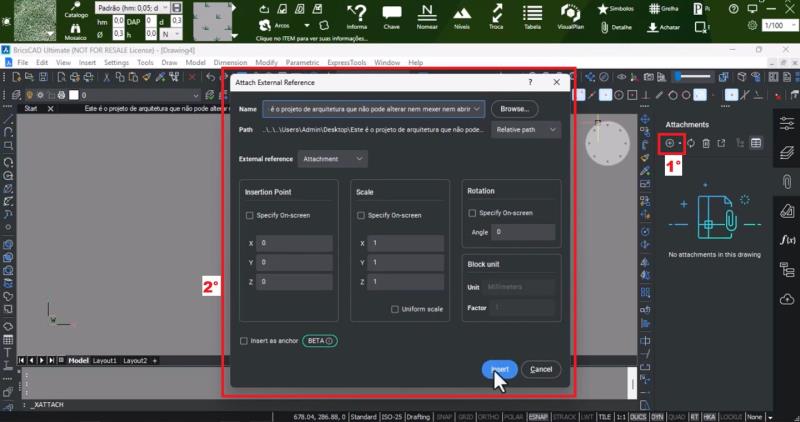

Se abrirá una ventana en la que deberá hacer clic en el icono «+» para añadir un nuevo archivo y seleccionar la base arquitectónica guardada anteriormente.
Al abrirlo, aparecerá una ventana con los parámetros de inserción (punto de inserción, escala y rotación). En la mayoría de los casos, no es necesario cambiar nada, solo hay que confirmar en «Insertar».

3- Trabajar con la referencia
El archivo arquitectónico se insertará como referencia, manteniendo la misma posición de los ejes del dibujo original.
Importante: este archivo no se podrá modificar directamente, sino que solo servirá como guía para la creación del paisajismo.

Ventajas del uso de XREF

Protección del archivo base: evita modificaciones accidentales en el plano arquitectónico.
Actualización automática: si se modifica el archivo original, al abrir el archivo con XREF, AutoCAD mostrará un mensaje de actualización. Basta con aceptarlo para que el dibujo se sincronice.
Organización del proyecto: separa las disciplinas (arquitectura, paisajismo, electricidad, hidráulica, etc.) en archivos distintos, evitando confusiones.
Colaboración: permite que diferentes profesionales trabajen en paralelo, cada uno en su área, manteniendo la compatibilidad.

Precauciones al utilizar XREF con AutoLANDSCAPE

Si el paisajismo se realiza directamente en el archivo original, no se podrá manipular en el archivo que solo contiene la referencia. Se recomienda mantener una carpeta organizada con los archivos asociados, ya que AutoCAD necesita localizar las rutas correctas de los XREF.

En resumen, el uso de XREF con AutoLANDSCAPE es una práctica que aporta más seguridad, eficiencia e integración entre equipos y disciplinas. Es una solución sólida para quienes buscan precisión y facilidad en la actualización de proyectos.
